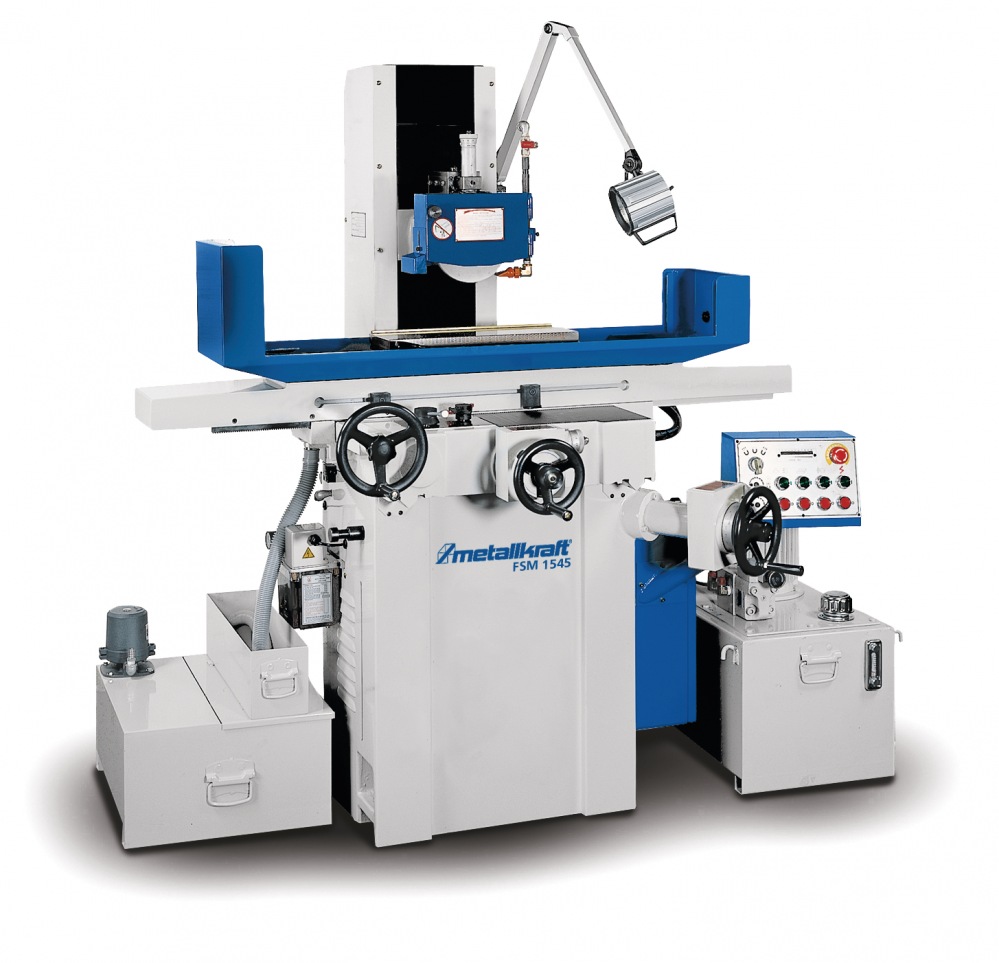

MetallKraft FSM 1545/ FSM 2045



Foto
Precyzyjne szlifierki powierzchniowe z posuwem pionowym ze sterowaniem NC

Opis produktu

  • Do precyzyjnego szlifowania powierzchni w przemyśle
  • Maksymalna sztywność i stabilność dzięki beznaprężeniowo wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję
  • Oświetlenie halogenowe o stopniu ochrony IP65
  • Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
  • Elektromagnetyczna płyta mocująca do przytwierdzania obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania
  • Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
  • Ręcznie skrobane i powlekane „Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
  • Drugi kołnierz tarczy szlifierskiej

Wyposażenie seryjne:
  • Elektromagnetyczna płyta mocująca
  • Automatyczne urządzenie rozmagnesowujące
  • Kołnierz tarczy szlifierskiej
  • Tarcza szlifierska
  • Trzpień wyważający
  • Mechanizm obciągania równoległego
  • Nóżki regulacyjne
  • Narzędzie sterownicze
  • Oprawa robocza halogenowa (IP65)
  • Układ płynu chłodzącego

Budowa i funkcja:

1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego
5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna

Model FSM 1545 FSM 2045
Rozmiar płyty mocującej  150 x 450 mm 200 x 450 mm
Maks. odstęp między wrzecionem a stołem  450 mm 450 mm
 Prędkość przesuwu stołu  5 – 25 m/min.  5 – 25 m/min.
Maks. ciężar przedmiotu obrabianego 110 kg 110 kg
Prędkość obrotowa wrzeciona 2900 min-1   2900 min-1
Rozmiar tarczy szlifierskiej 180 x 13 x 31,7 mm 7 180 x 13 x 31,7 mm
Moc silnika wrzeciona 1,5 kW  1,5 kW
Moc silnika pompy hydraulicznej 0,75 kW  0,75 kW
Podłączenie elektryczne 400V / 50 Hz   400V / 50 Hz
Wymiary (dł. x szer. x wys.) 1900 x 1300 x 1700 mm 2080 x 1200 x 1800 mm
Ciężar 900 kg 950 kg
