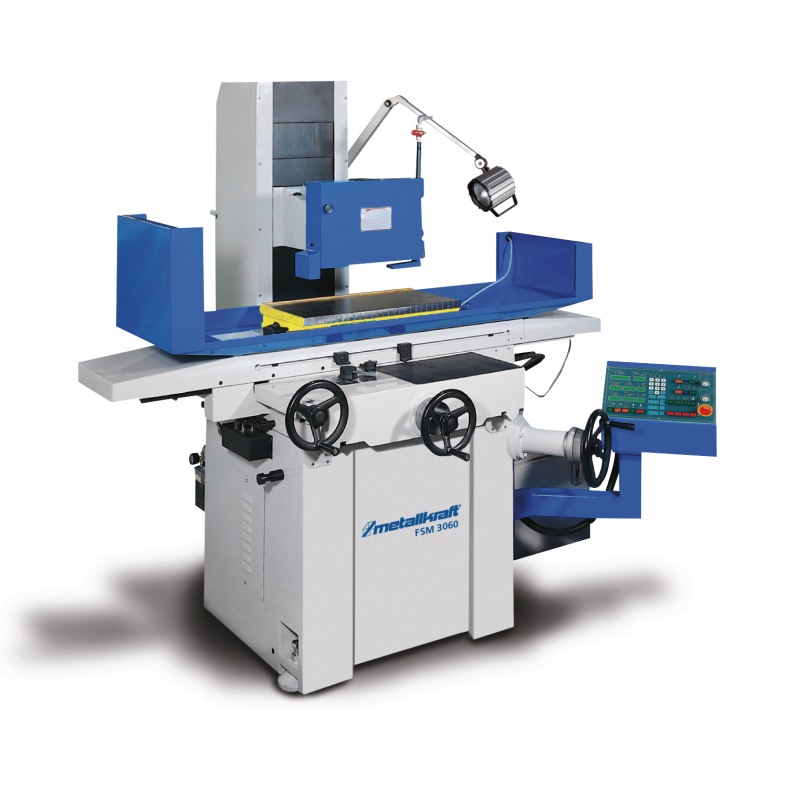

Precyzyjna szlifierka powierzchniowa z posuwem pionowym ze sterowaniem NC
Opis produktu
- Do precyzyjnego szlifowania powierzchni w przemyśle
- Maksymalna sztywność i stabilność dzięki beznaprężeniowo wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję
- Oświetlenie halogenowe o stopniu ochrony IP65
- Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
- Elektromagnetyczna płyta mocująca do przytwierdzania obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania
- Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
- Ręcznie skrobane i powlekane „Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
- Drugi kołnierz tarczy szlifierskiej
Wyposażenie seryjne:
- lektromagnetyczna płyta mocująca
- Automatyczne urządzenie rozmagnesowujące
- Kołnierz tarczy szlifierskiej
- Tarcza szlifierska
- Trzpień wyważający
- Mechanizm obciągania równoległego
- Nóżki regulacyjne
- Narzędzie sterownicze
- Oprawa robocza halogenowa (IP65)
- Układ płynu chłodzącego
-
Budowa i funkcja:
1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego

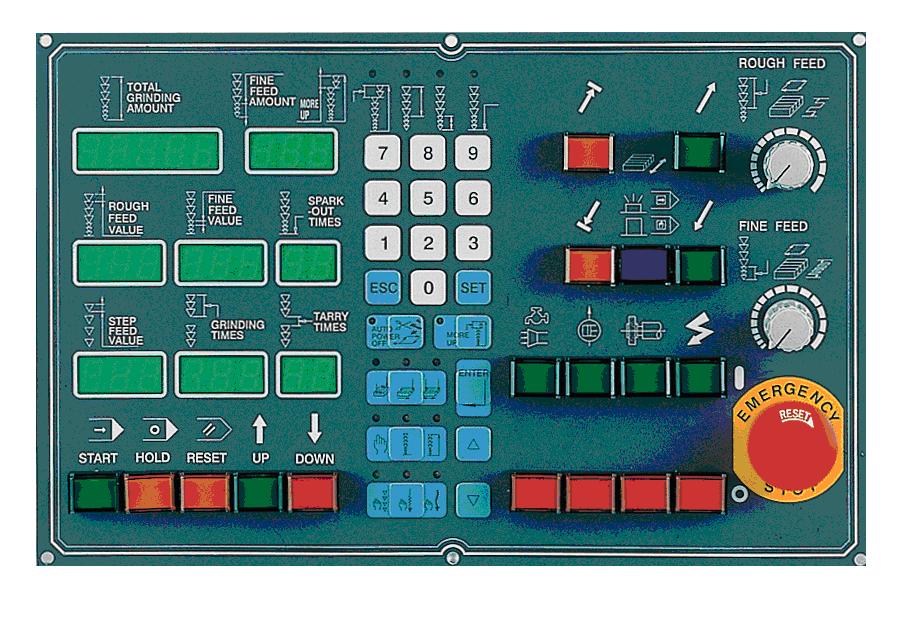

5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna
Model |
FSM 3060 |
Rozmiar płyty mocującej |
300 x 600 mm |
Maks. odstęp między wrzecionem a stołem |
500 mm |
Prędkość przesuwu stołu |
5 – 25 m/min. |
Maks. ciężar przedmiotu obrabianego |
215 kg |
Prędkość obrotowa wrzeciona |
1450 min-1 |
Rozmiar tarczy szlifierskiej |
355 x 38 x 127 mm |
Moc silnika wrzeciona |
3,75 kW |
Moc silnika pompy hydraulicznej |
0,75 kW |
Podłączenie elektryczne |
400V / 50 Hz |
Wymiary (dł. x szer. x wys.) |
2650 x 1550 x 1800 mm |
Ciężar |
1700 kg |
Akcesoria i tarcze szlifierskie do precyzyjnych szlifierek powierzchniowych FSM
Akcesoria opcjonalne FSM 3060 (tylko fabryczne) |
|
Płyta mocująca z magnesem trwałym Feinpol 300 x 600mm
Mechanizm obciągania równoległego i wyrównywania ze sterownikiem NC
Automatyczne justowanie posuwu poprzecznego
Śruba pociągowa toczna do posuwu poprzecznego
Precyzyjne ustawienie posuwu poprzecznego
Precyzyjne ustawienie posuwu pionowego
Posuw szybki pionowy
Zabezpieczenie przeciwbryzgowe z tyłu
Zabezpieczenie przeciwbryzgowe z przodu i po bokach
Pełne zabezpieczenie przeciwbryzgowe
Mechanizm odciążający
|
|
Akcesoria FSM 3060 (z możliwością dozbrojenia) |
|
Urządzenie odsysające i system chłodzący
Oddzielacz magnetyczny i system chłodzący
Automatyczny papierowy filtr taśmowy i system chłodzący
Automatyczny papierowy filtr taśmowy z oddzielaczem magnetycznym i systemem chłodzącym
Kołnierz tarczy szlifierskiej
Obciągacz kątowy
Obciągacz promieniowy
Imadło do budowy narzędzi
Imadło sinusowe do szlifierek
Obciągacz kształtowy |
|
Tarcze szlifierskie FSM 3060 |
|
Do materiałów niehartowanych i hartowanych
355 x 38 x 127 mm (43 A 46/60 HI 14 V 5 SF) |
|
Do wysokostopowych, hartowanych stali od 62 HRC
355 x 38 x 127 mm (48 A 46/60 EF 14 VN F) |
|
Do metali kolorowych i stopów twardych
355 x 38 x 127 mm (10 C 46/60 H 14 V) |
|
Tarcza CBN do stali narzędziowych od 45 HRC forma 1 A 1
(350-T25-x4-127 B 126 C 75) |
|
Tarcza diamentowa do stopów twardych i ceramiki forma 1
A 1 (350-T25-x4-127 D 126 C 75) |
