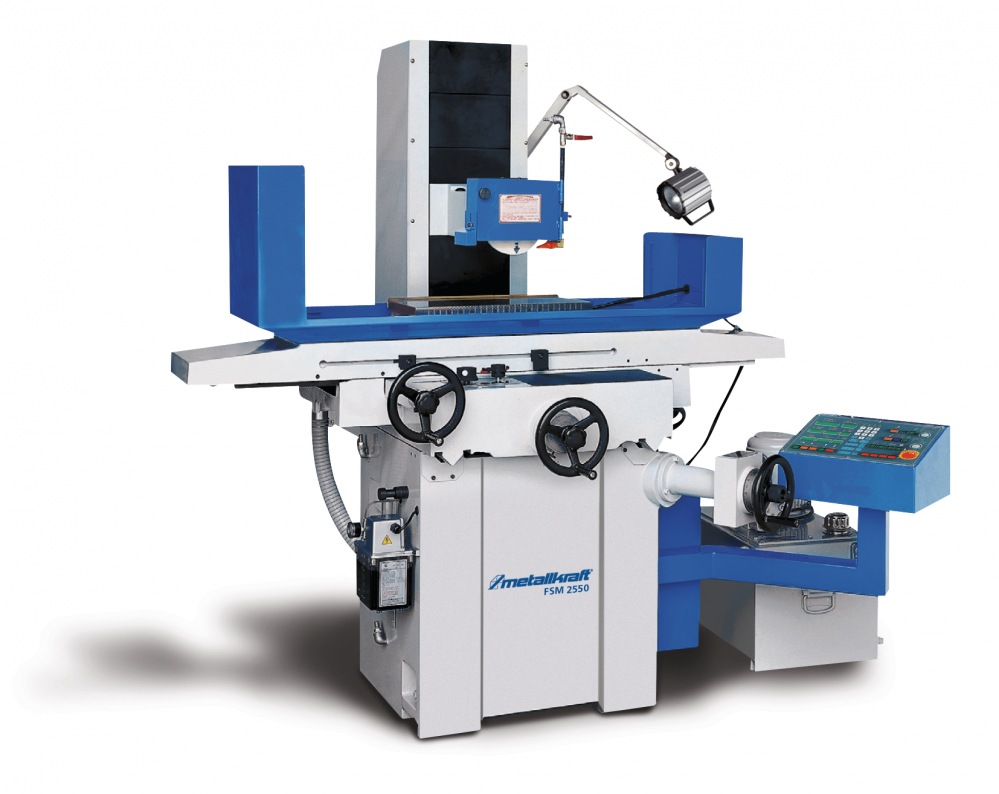

Precyzyjna szlifierka powierzchniowa z posuwem pionowym ze sterowaniem NC
Opis produktu
- Do precyzyjnego szlifowania powierzchni w przemyśle
- Maksymalna sztywność i stabilność dzięki beznaprężeniowo wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję
- Oświetlenie halogenowe o stopniu ochrony IP65
- Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
- Elektromagnetyczna płyta mocująca do przytwierdzania obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania
- Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
- Ręcznie skrobane i powlekane „Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
- Drugi kołnierz tarczy szlifierskiej
Wyposażenie seryjne:
- Elektromagnetyczna płyta mocująca
- Automatyczne urządzenie rozmagnesowujące
- Kołnierz tarczy szlifierskiej
- Tarcza szlifierska
- Trzpień wyważający
- Mechanizm obciągania równoległego
- Nóżki regulacyjne
- Narzędzie sterownicze
- Oprawa robocza halogenowa (IP65)
- Układ płynu chłodzącego
Budowa i funkcja:
1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego

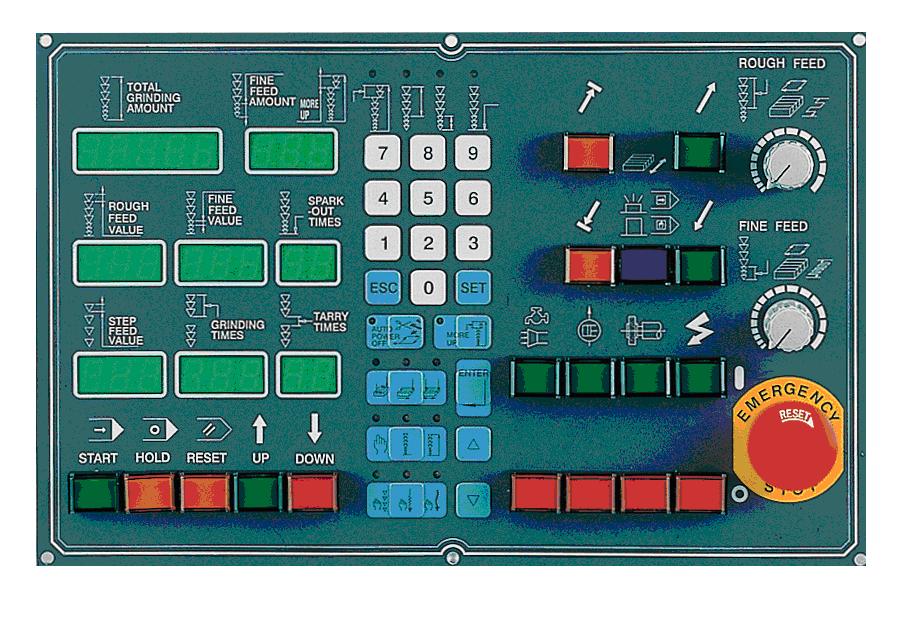

5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna
| Model |
FSM 2550 |
| Rozmiar płyty mocującej |
250 x 500 mm |
| Maks. odstęp między wrzecionem a stołem |
500 mm |
| Prędkość przesuwu stołu |
5 – 25 m/min. |
| Maks. ciężar przedmiotu obrabianego |
190 kg |
| Prędkość obrotowa wrzeciona |
2900 min-1 |
| Rozmiar tarczy szlifierskiej |
180 x 13 x 31,7 |
| Moc silnika wrzeciona |
1,5 kW |
| Moc silnika pompy hydraulicznej |
0,75 kW |
| Podłączenie elektryczne |
400V / 50 Hz |
| Wymiary (dł. x szer. x wys.) |
2250 x 1400 x 1800 mm |
| Ciężar |
1350 kg |
