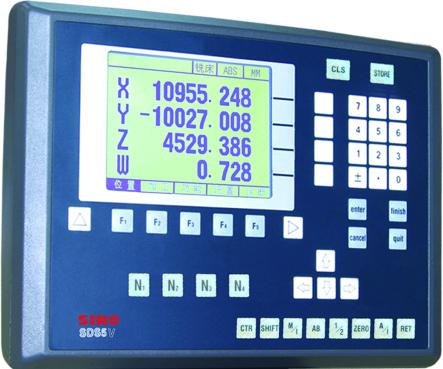

Urządzenia odczytowo-sterujące serii SDS6 przewidziane są do wielostronnego
wykorzystania. Podczas gdy wielu innych producentów do różnych zastosowań
wymaga odmiennych wariantów urządzeń, SDS6 obsługuje wszelkie funkcje.
Urządzenie obsługujące dwie osie znajduje zastosowanie w wiertarkach, frezarkach,
tokarkach i szlifierkach, a urządzenie obsługujące trzy osie w wiertarkach, frezarkach
i tokarkach. 16 bitowy wyświetlacz ciekłokrystaliczny i 16 bitowy procesor zapewniają
szybkie i pewne przetwarzanie sygnałów.
Funkcje (w zależności od ustawienia w menu podstawowym)
- wszystkie funkcje kalkulatora kieszonkowego
- Kąty i łuki (obróbka zaokrągleń wewnętrznych i zewnętrznych)
- 200 miejsc pamięci
- Kompensacja średnicy narzędzia
- Przełączanie milimetry/cale
- Wybór koordynatów tryb: absolutny / inkrementalny (przyrostowy)
- Liniowe serie otworów
- obróbka okrągłego otworu
- frezowanie zagłębień
- cyfrowe filtrowanie sygnału do zastosowania w szlifierkach (zapobiega
ewentualnemu migotaniu mögliches ostatniej cyfry niekiedy wywoływanemu
przez drgania własne maszyny)
- Zapamiętywanie ostatnich wartości. W przypadku wyłączenia urządzenia lub
przerwania dopływu prądu ostatnie pokazane wartości zostają zapamiętne i
ukazują się po ponownym włączeniu
- Funkcja „drzemka“. Ustawienia są zapamiętywane także przy wyłączonej
maszynie.
- Wyznaczanie środka poprzez dzielenie wartości przez dwa
- Podwajanie wartości przy podanych średnicach (przy współpracy z tokarką)
- Obliczanie stożka (przy współpracy z tokarką)
- Prawdziwy trzeci segment wyświetlacza w trybie tokarkowym. Pierwszy segment
pokazuje oś X, drugi segment Z i Zo przeliczone pomiędzy sobą (albo do
wyboru samo Z), a trzeci segment samo Zo.
- Liniowa kompensacja błędów
- Nieliniowa 40 punktowa kompensacja błędów. To jest prawdziwa korekta, a
nie tylko przybliżona jak przy kompensacji liniowej.
- Gniazdo wyjściowe RS232 jako wypasażenie dodatkowe
Dane techniczne urządzenia SDS6 :
- stabilna obudowa w całości z metalu
- zasilanie: 80–260 V, 50-60 Hz
- pobór mocy: 25VA
- temperatura robocza: 0–45 stopni Celsjusza
- przetwarzany sygnał: odwrócony EIA-422A (lepszy niż TTL)
- maksymalna frekwencja wejściowa:
|
