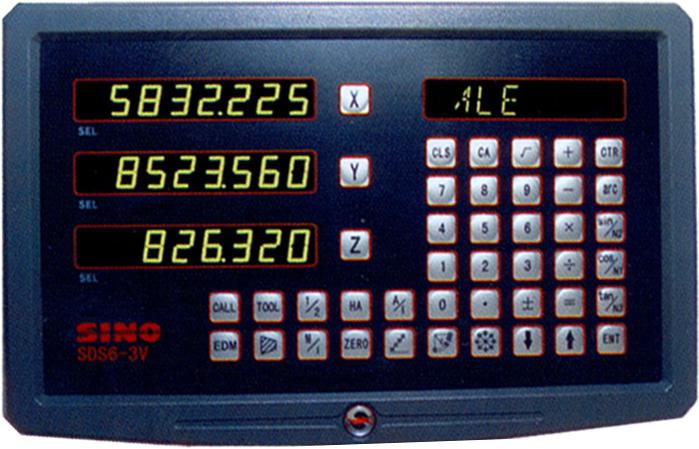

Urządzenia odczytowo-sterujące serii SDS6 przewidziane są do wielostronnego
wykorzystania. Podczas gdy wielu innych producentów do różnych zastosowań
wymaga odmiennych wariantów urządzeń, SDS6 obsługuje wszelkie funkcje.
Urządzenie obsługujące dwie osie znajduje zastosowanie w wiertarkach, frezarkach,
tokarkach i szlifierkach, a urządzenie obsługujące trzy osie w wiertarkach, frezarkach
i tokarkach. 16 bitowy wyświetlacz ciekłokrystaliczny i 16 bitowy procesor zapewniają
szybkie i pewne przetwarzanie sygnałów.
Funkcje (w zależności od ustawienia w menu podstawowym)
- wszystkie funkcje kalkulatora kieszonkowego
- Kąty i łuki (obróbka zaokrągleń wewnętrznych i zewnętrznych)
- 200 miejsc pamięci
- Kompensacja średnicy narzędzia
- Przełączanie milimetry/cale
- Wybór koordynatów tryb: absolutny / inkrementalny (przyrostowy)
- Liniowe serie otworów
- obróbka okrągłego otworu
- frezowanie zagłębień
- cyfrowe filtrowanie sygnału do zastosowania w szlifierkach (zapobiega
ewentualnemu migotaniu mögliches ostatniej cyfry niekiedy wywoływanemu
przez drgania własne maszyny)
- Zapamiętywanie ostatnich wartości. W przypadku wyłączenia urządzenia lub
przerwania dopływu prądu ostatnie pokazane wartości zostają zapamiętne i
ukazują się po ponownym włączeniu
- Funkcja „drzemka“. Ustawienia są zapamiętywane także przy wyłączonej
maszynie.
- Wyznaczanie środka poprzez dzielenie wartości przez dwa
- Podwajanie wartości przy podanych średnicach (przy współpracy z tokarką)
- Obliczanie stożka (przy współpracy z tokarką)
- Prawdziwy trzeci segment wyświetlacza w trybie tokarkowym. Pierwszy segment
pokazuje oś X, drugi segment Z i Zo przeliczone pomiędzy sobą (albo do
wyboru samo Z), a trzeci segment samo Zo.
- Liniowa kompensacja błędów
- Nieliniowa 40 punktowa kompensacja błędów. To jest prawdziwa korekta, a
nie tylko przybliżona jak przy kompensacji liniowej.
- Gniazdo wyjściowe RS232 jako wypasażenie dodatkowe
Dane techniczne urządzenia SDS6 :
- stabilna obudowa w całości z metalu
- zasilanie: 80–260 V, 50-60 Hz
- pobór mocy: 25VA
- temperatura robocza: 0–45 stopni Celsjusza
- przetwarzany sygnał: odwrócony EIA-422A (lepszy niż TTL)
- maksymalna frekwencja wejściowa:
SDS6-3V z możliwością podłączenia czwartego liniału. Produkt oznaczany jest
dlatego SDS6-4V. Nadaje się do zastosowana przy tokarkach, frezarkach i
wiertarkach, jednak zapewne w szczególnści przy frezarkach i wiertarkach,
ponieważ czwata oś nie posiada własnego segentu na wyświetlaczu i
rozliczana jest z osią Z. Jest to niezbędne wtedy, kiedy istbueje możliwość
zarówno przesuwania stołu w pionie, jak i korzystania z posuwu tulei
wrzecionowej.
- Funkcja specjalna SDS6-3V w trybie tokarkowym. Z i Zo są wzajemnie przeliczane.
Działa to tylko wtedy dobrze, jeśli sanie narzędziowe są ustawione
dokładnie równolegle do osi Z. Jeśli sanie narzędziowe zostaną ustawione
pod kątem, to pokazana wartość nie będzie odpowiadać rzeczywistości. Przebyte
10 mm na osi Zo będą odpowiadać nie 10 mm na osi Z, lecz – w
zależności od kąta – wartości mniejszej niż 10 mm. W urządzeniu SDS6-3V
wystarczy podać pochylenie sań narzędziowych w stopniach, a ono samo oblicza
właściwy posuw dla osi Z. Ale jeśli przy skośnie ustawionych saniach narzędziowych
pracujemy na osi Zo, to zmienia się także wartość na osi X, i także
ona zostanie skorygowana.
|
